Bat WM 70cc- 47mm – Piaggio / Gilera

Opis

Bat WM 70cc- 47mm – Piaggio / Gilera

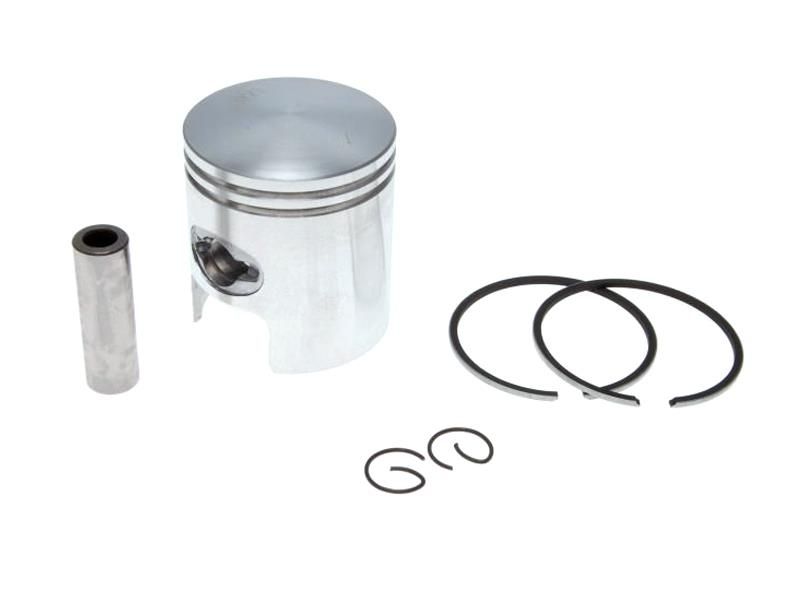

V tem kompletu se nahajajo:

Bat za 70ccm 2-taktni motor

Batni obročki

Sornik

Varovalni obročki

Material: Aluminij

Dimenzije:

Premer bata (D): 47mm

Sornik (d): 12mm

Višina od roba do sredine sornika (C): 25,5mm

Višina zgorevalnega prostorja (H): 2mm

Višina bata (L): 54mm

Opis: Bat je ključni del motorja, saj mora prenesti tlak plinov in med svojim gibanjem tesniti zgorevalni prostor. Zaradi različnih vrst obremenitev mora biti bat izdelan iz materiala z naslednjimi lastnostmi:

majhna gostota

visoka trdnost

dobra toplotna prevodnost

majhen toplotni raztezek

nizko drsno trenje

visoka odpornost proti obrabi

Za pravilno delovanje bata so pomembni tudi batni obročki, ki preprečujejo uhajanje plinov iz zgorevalnega prostora pod bat, zmanjšujejo trenje in pomagajo pri prenosu toplote z bata na cilinder.

Poleg tega se za prenos gibanja iz bata na ojnico uporablja sornik, katerega teža je zelo majhna, kar pripomore k večji učinkovitosti motorja. Najpogostejša oblika sornika je okrogla izvrtina, ki se uporablja tudi pri večini naših skuterjev in štirikolesnikov.

Varovalni obročki so namenjeni preprečevanju premikanja sornika.

Navodila za vgradnjo:

Namestitev batnih obročkov: Batne obročke namestite na bat s posebnimi kleščami za vgradnjo obročkov. Pazite, da jih pravilno vstavite, pri tem pa mora biti oznaka »TOP« obrnjena proti zgornjemu delu bata.

Vstavljanje sornika: Naoljen sornik vstavite v segret bat.

Namestitev varovalnih obročkov: S pomočjo montažnih klešč vstavite varovalne obročke v sornik.

Vgradnja bata in cilindra: Bat in cilinder očistite ter naoljen bat previdno vstavite v cilinder. Poskrbite, da bo puščica na batu usmerjena proti izpušnemu delu cilindra.
